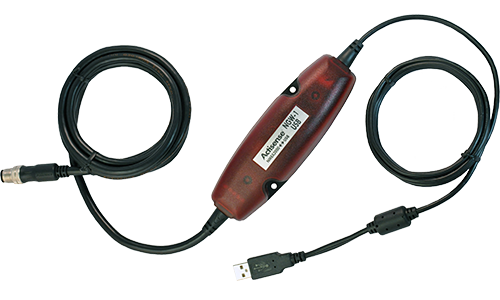

Met de Actisence NGW-1 USB koppelt u eenvoudig uw NMEA2000, Seatalk ng of Simnet netwerk aan de BoatController.
Door de NGW-1 beschikt u over een volledig NMEA2000 gecertificeerde verbinding met uw NMEA2000 netwerk, die voldoet aan de hoogste kwaliteitseisen.
De Actisence NGW vertaalt alle mogelijke NMEA2000 zinnen naar NMEA0183 en vice versa, voor de ondersteunde zinnen: Download Actisence Conversionlist
De voordelen hiervan zijn:
1. De meeste App’s en navigatie software ondersteunen alleen NMEA0183 data.
2. Door de NGW in combinatie met de BoatController te gebruiken, kunt u uw NMEA0183 systeem koppelen met uw NMEA2000 en/of Seatalk NG netwerk.
3. NMEA2000 is een high tech protocol dat een zware last geeft op de snelheid en betrouwbaarheid van een systeem, door gebruik van de NGW wordt de BoatController en uw netwerk hiermee niet belast.
Actisence is een echte NMEA specialist, deze converters worden o.a. door installateurs, fabrikanten en watersportmerken gebruikt om hun systemen te testen.
De Actisence NGW wordt door ons optimaal ingesteld op een baudrate van 115200. Ook voorzien wij hem van de AIS firmware zodat hij de AIS gegevens ook ondersteunt.
Zodra de NGW via de USB kabel met de BoatController wordt verbonden, wordt na een factory default de extra poort toegevoegd.
Na het submitten van de baudrate 115200 wordt automatisch alle NMEA2000 data die vertaald kan worden naar NMEA0183 doorgestuurd naar uw smartphone, tablet en PC.
Standaard:
Standaard wordt door ons de NGW-1 optimaal ingesteld op een baudrate van 115200. Ook voorzien wij hem van de AIS firmware zodat hij de AIS gegevens ook ondersteunt.
SeaTalk-ng / Devicenet:
Wij kunnen de NGW-1 voorzien van een Raymarine SeaTalk-ng kabel met connector zodat de BoatController/NGW-1 direct is te gebruiken op het SeaTalk-ng netwerk.
De door Raymarine genaamde Devicenet kabels hebt u dan niet nodig (vraag ons naar de mogelijkheden)
Specificaties Actisence NGW-1 USB:
| Power Supply | |
| Supply Voltage (NMEA 2000 port) | 10 to 35V DC |
| Supply Current (USB Host port) | 85mA @ 5V DC |
| Supply Current (NMEA 2000 port) | 35mA @ 12V DC |
| LEN | 1 (50 mA maximum) |
| USB Port | |
| Comaptibility | USB V1.1, V2.0 and V3.0 |
| Galvanic Isolation | 2500 V input to ground |
| Speed/Baud Rate | 4800 to 230400 Baud |
| Connectivity | Male type A plug moulded onto cable |
| Cable Length | 1.5m |
| Drivers (Latest OS) | Windows XP, Vista, 7 & MAC OS X supplied on CD |
| Drivers (Legacy OS) | Contact Actisense for full details of the legacy OS versions supported support@actisense.com |
Mechanical |
|
| Housing Material | Polycarbonate |
| Weight NGW-1-USB | 210g |
Approvals and Certifications |
|
| Fully NMEA Certified | Meets all IEC 61162-1 & 61162-2 requirements Meets all IEC 61162-3 requirements |
| EMC | IEC 60945 (Sections 9, 10 & 11.2) |
| Environmental Protection | IP54 |
| Operating Temperature | -20°C to + 55°C |
| Storage Temperature | -30°C to + 70°C |
| Recommended Humidity | 0 – 93% RH |
| Guarantee | 3 Years |
NMEA 2000 Port (All variants) |
|
| Compatibility | Fully NMEA 2000 Certified |
| Galvanic Isolation | Refer to ‘NMEA 0183 Port’ or ‘USB Port’ |
| Speed/Baud Rate | 250kbps |
| Connectivity | M12 Male (A polarised) connector moulded on cable |
| Cable Length NMEA 2000 | 1.5m |
| Cable Length STNG Adapter | 0.4m (1.9m with NMEA 2000 cable connected) |
De Actisense NGW-1 USB is plug and play voor de BoatController, u hoeft niets te installeren in de BoatController of op uw tablet, smartphone of pc!
De Actisence NGW wordt door ons optimaal ingesteld op een baudrate van 115200. Ook voorzien wij hem van de AIS firmware zodat hij de AIS gegevens ook ondersteunt.
Zodra de NGW via de USB kabel met de BoatController wordt verbonden, wordt na een factory default de extra poort toegevoegd.
Na het submitten van de baudrate 115200 wordt automatisch alle NMEA2000 data die vertaald kan worden naar NMEA0183 doorgestuurd naar uw smartphone, tablet en PC.
Wilt u de Actisence NGW-1 USB zonder de BoatController gebruiken op uw laptop of PC? Ga dan voor de laatste informatie naar de website van Actisense:
