Project Description

De BoatController heeft standaard al 1 NMEA0183 ingang, indien u meer NMEA0183 ingangen wenst dan kunt u eenvoudig met deze kabel de BoatController uitbreiden met zolang er USB poorten beschikbaar zijn, wilt u meerdere NMEA0183 instrumenten aansluiten? Overweeg dan onze BC Multiplexer.

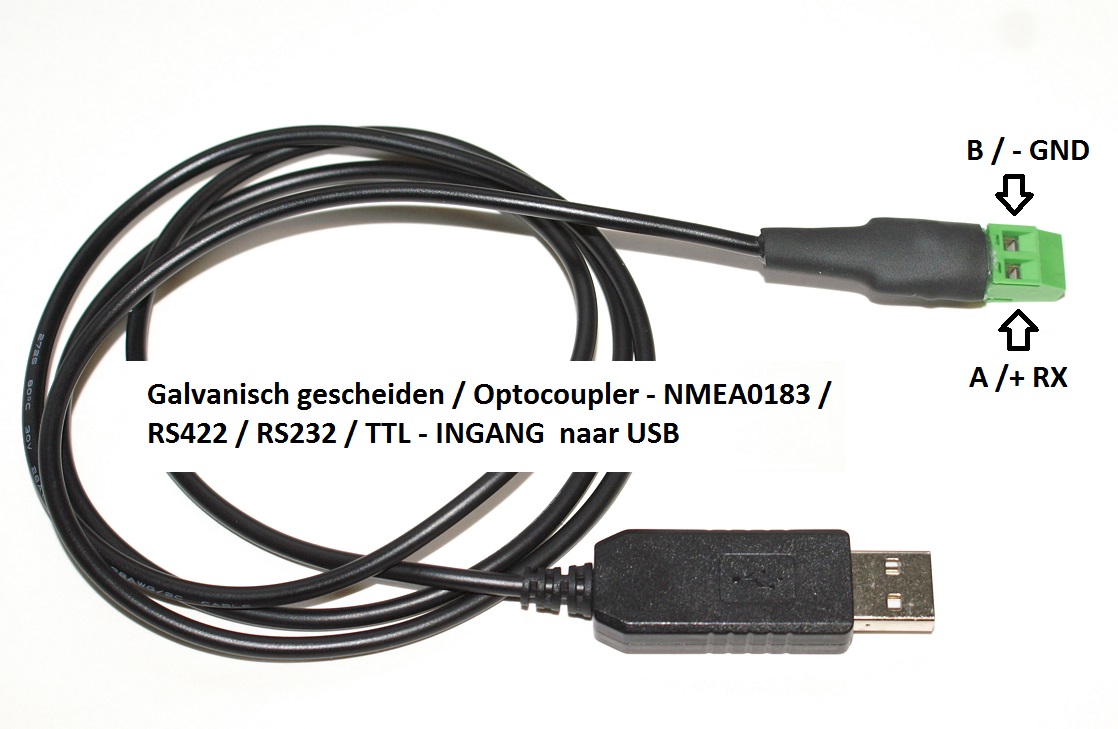

Geïsoleerde, galvanisch gescheiden optocoupler van NMEA0183 / RS422 /RS232 / TTL – INGANG naar USB

Met deze optocoupler verbindt u eenvoudig en veilig uw instrumenten met de BoatController en uw PC, Laptop of Raspberry pi of ander platform voorzien van USB.

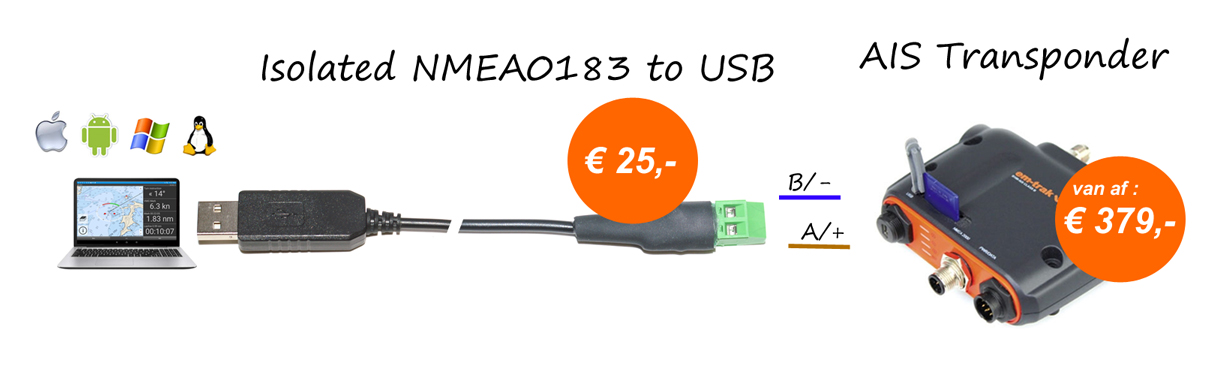

Geschikt voor instrumenten zoals AIS, GPS, Windmeter, Dieptemeter, etc voorzien van een NMEA0183 uitgang of andere sensoren met een RS422, RS232 of TTL uitgang.

Ideaal voor de BoatController, uw Raspberry pi, OpenPlotter/Open CPN project, of om instrumenten en sensoren te koppelen aan uw PC of Laptop.

Koop nu € 25,00

De isolated NMEA0183 input to USB bestaat uit een FTDI serieel USB converter en een optocoupler:

Chipset: FTDI FT232R

Getest op baudrates van 300 t/m 230.400 baud.

Kabellengte 1,2 mtr.

Specificaties Optocoupler:

  • Wide supply voltage: 2.7V to 24V VCC Operation
  • Low Drive Current: 3mA • Open-Collector Output
  • TTL compatible
  • 15 kV/μs High Common-Mode Rejection at VCM = 1500 V
  • Guaranteed performance from Temperature Range: -40°C to +105°C
  • Low Propagation Delay: 1μs max at 5V
  • Worldwide Safety Approval (Pending): – UL1577 recognized, 3750Vrms/1min – CSA Approval – IEC/EN/DIN EN 60747-5-5 Approval
Koop nu € 25,00

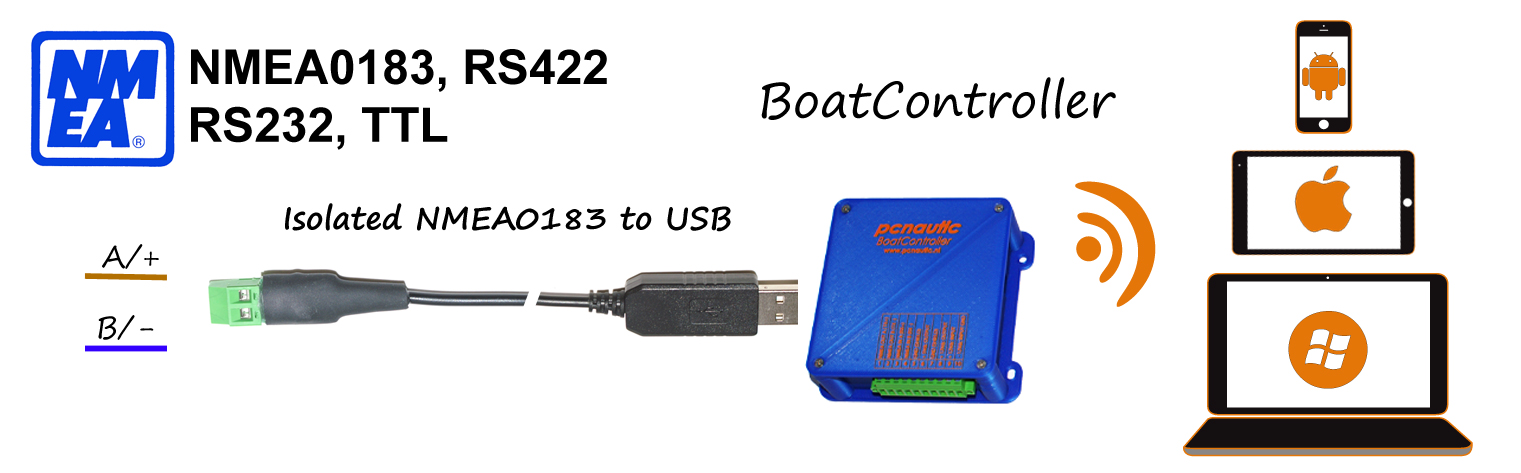

Voor de BoatController is deze kabel Plug and Play, u hoeft na het plaatsen van de USB stekker in de BoatController alleen een Factory Default uit te voeren.

Hierna verschijnt automatisch een nieuwe poort, u hoeft nu alleen nog de baudrate in te stellen en de data komt automatisch binnen in uw App of navigatie programma. Lees hiervoor punt 3.3 van de snelstartgids

Koop nu € 25,00
